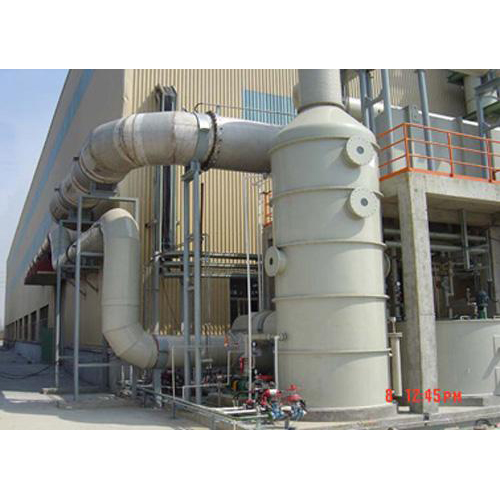

大连净化塔防腐处理需要哪些工艺

大连作为我国北方重要的工业与港口城市，滨海环境下的盐雾侵蚀与工业废气中的酸碱腐蚀，对净化塔的使用寿命和运行稳定性提出了很高要求。净化塔防腐处理需从基础表面处理、主体防护层到辅助防护技术形成完整体系，结合大连本地工业应用需求，具体工艺如下：

 一、表面预处理工艺（防腐基础）

大连空气湿度大且含盐分，钢材表面易锈蚀积盐，若预处理不到位，后续防护层易脱落失效。核心工艺包括：一是喷砂除锈，将表面氧化皮、锈迹完全清除至Sa2.5级（国家标准的高级除锈等级），同时形成均匀粗糙度（Ra40-80μm），增强防护层附着力；二是除盐处理，针对滨海旧塔，采用高压淡水射流冲刷表面残留盐渍，避免盐分加速涂层起泡脱落；三是脱脂清洗，对沾染油污的现场施工面，用专用脱脂剂彻底去除油脂，防止后续涂层与基材分离。

 二、涂层防腐工艺（应用很广）

采用内外壁差异化涂层体系，适配不同腐蚀工况：内壁接触酸性废气，多选用乙烯基酯玻璃鳞片涂料，其扁平玻璃鳞片可延长腐蚀介质渗透路径，耐酸碱腐蚀且抗渗透性强，大连化工园区内低中浓度废气净化塔普遍采用，厚度控制在300-500μm即可满足要求；外壁需兼顾耐盐雾和耐候性，采用“环氧富锌底漆+环氧云铁中间漆+氟碳面漆”组合，环氧富锌底漆提供保护作用，氟碳面漆可抵御沿海紫外线与盐雾侵蚀，正常使用寿命达6-8年，符合大连海洋大气防腐标准。

 三、衬里防腐工艺（针对严苛腐蚀）

对喷淋层、填料区等受酸碱冲刷或强腐蚀核心部位，采用衬里工艺强化防护：一是丁基橡胶衬里，弹性优异可抵御液体与颗粒物的反复冲刷，耐稀酸碱寿命超10年，适合脱硫净化塔的喷淋段；二是玻璃钢（FRP）衬里，以乙烯基树脂为基体、多层玻璃纤维布缠绕增强，厚度达4-6mm，兼具耐强酸碱与结构强度，适配大连石化、制药行业的高浓度废气净化塔；若接触高温强腐蚀介质，近年部分项目采用聚四氟乙烯（PTFE）衬里，耐几乎所有酸碱，可应对超临界工况，但成本较高。

 四、辅助防护与质量管控

为进一步提升防腐效果，可搭配牺牲保护工艺，在净化塔外壁安装锌合金，利用锌的电化学活性优先腐蚀，保护钢材本体，结合涂层可使外壁寿命延长30%以上。验收阶段需严格按《人造气氛腐蚀试验盐雾试验》标准，完成1000小时盐雾测试，确保防腐层无锈蚀、无起泡，符合大连海洋工业的防腐要求。

综上，大连净化塔防腐工艺需结合工业类型、腐蚀等级与滨海环境特点组合选用，核心是抵御盐雾与酸碱的双重侵蚀，保障环保设备长期稳定运行，满足区域排放要求。
